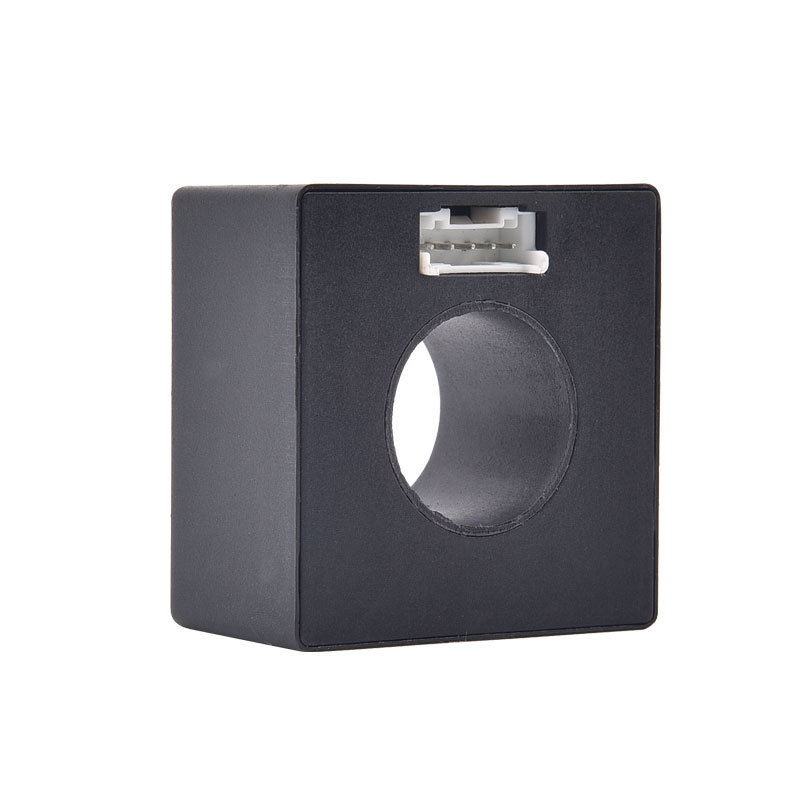

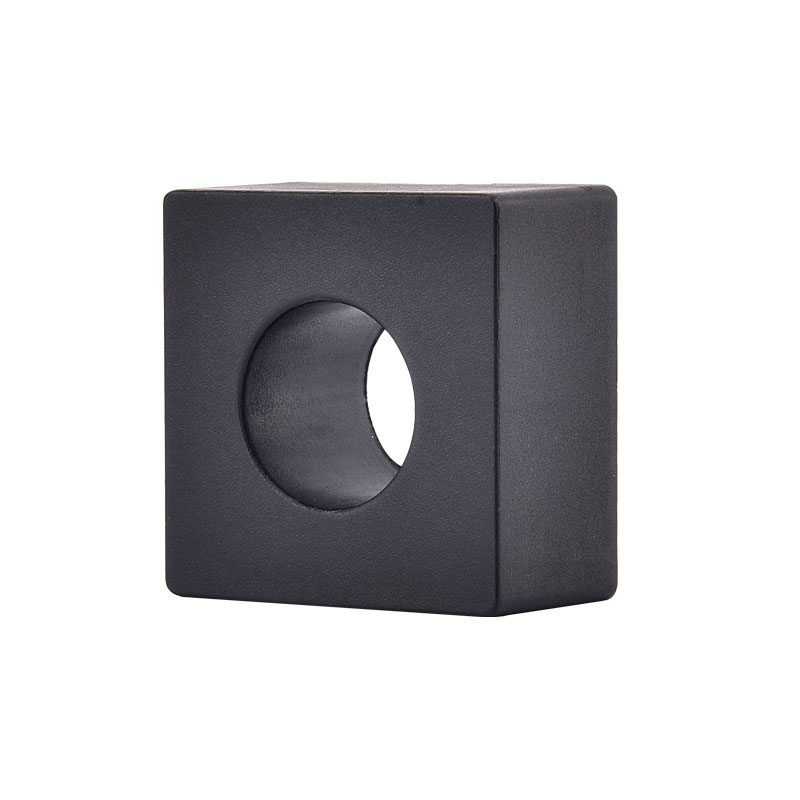

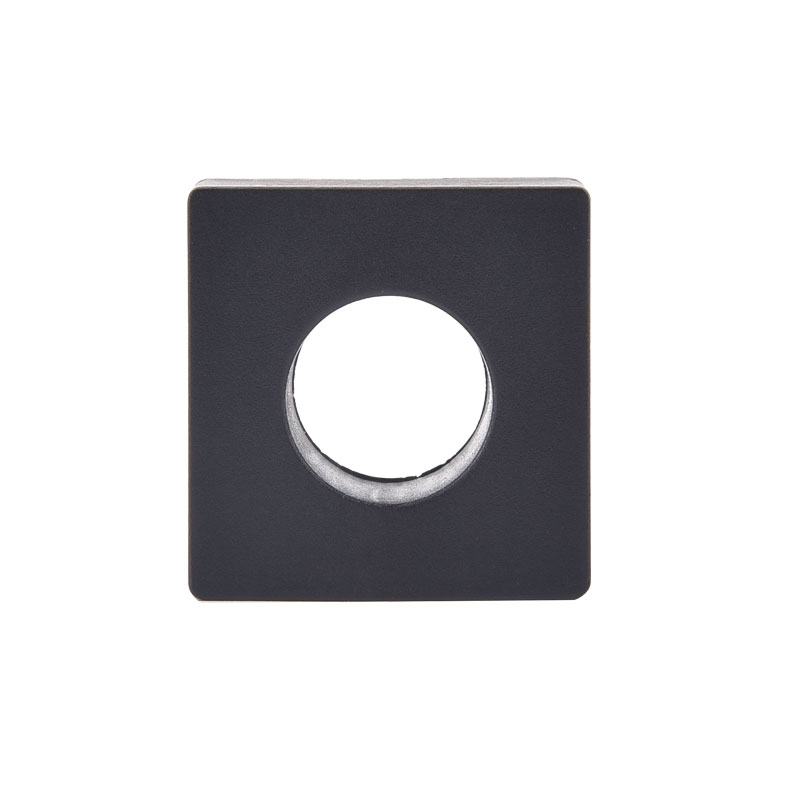

Tástáil Leithlisiú Braiteoir Sceite B-Type

Is é atá i Xinkong ná tástáil ar leithlisiú gairmiúil ar mhonaróir agus ar sholáthraí braiteora sceite de chineál B le blianta fada taithí. Is féidir le braiteoir sceite de chineál B-leithlise freastal ar go leor feidhmchlár, má tá spéis agat inár seirbhísí ardchaighdeáin, is féidir leat dul i gcomhairle linn anois, agus beimid ag filleadh ort go pras. Is féidir le córas lochtach a bheith contúirteach do dhaoine nó tinte a chur faoi deara. Sula dtagann sé go dtí seo, ní mór modúil chumhachta a dhícheangal ón eangach. Tá comhpháirteanna DC agus AC sa sruth sceite. Dá bhrí sin tá gá le haonad monatóireachta AC/DC-íogair.

Seol Fiosrúchán

Cur síos ar an Táirge

Is éard atá i gceist le Xinkong ná tástáil aonraithe a dhéanann tástáil ar mhonaróir braiteora agus soláthróir braiteora sceite de chineál B, a bhfuil aithne mhaith air. Is fiontar nuálach é Wenzhou Xinkong Import & Export Co., Ltd. Clúdaíonn líonra díolacháin na cuideachta go leor tíortha agus réigiúin ar nós na hEorpa agus Oirdheisceart na hÁise, agus is mór ag custaiméirí a cháilíocht agus a seirbhís táirgí. Is féidir leat a bheith cinnte go gceannaíonn tú tástáil aonraithe braiteoir sceite B-cineál uainn.

Bheith ann

■ Soláthar aonair +5 V.

■ Aschur ardleibhéil agus ísealleibhéil

■ Feidhm féin-tástála

■ Suite ar bhord PCB

Feidhmithe

■ Braite locht talún

■ Stáisiún Muirear Feithicle Leictreach

■ Braite reatha sceite tiontaire

Caighdeánach

■ Infheidhme maidir le IEC 62752 Ceanglais Reatha Iarmharach

■ Infheidhme maidir le IEC 62955 Riachtanais Reatha Iarmharach do RDC-MD

■ Comhpháirteanna atá deartha ROHS Líonta Líonta Iomlán

Forbhreathnú

Is feidhm thábhachtach sábháilteachta de na gléasanna seo ná monatóireacht a dhéanamh ar sruth sceite an chórais iomláin ó mhodúil chumhachta i gcoinne na Cruinne. Is féidir le córas lochtach a bheith contúirteach do dhaoine nó tinte a chur faoi deara. Sula dtagann sé go dtí seo, ní mór modúil chumhachta a dhícheangal ón eangach. Tá comhpháirteanna DC agus AC sa sruth sceite. Dá bhrí sin tá gá le haonad monatóireachta AC/DC-íogair.

Tá an modúl braite reatha iarmharach Sraith XKCA infheidhme go forleathan, go háirithe i stáisiúin mhuirir phoiblí d'fheithiclí leictreacha, gluaisrothair leictreacha, rothair leictreacha, táillí muirir, agus bainistíocht sábháilteachta cumhachta. Tairgeann sé úsáid shimplí agus suiteáil éasca.

Scéimreach tipiciúil iarratais ：

Sainmhíniú bioráin ：

Bioruimhir	Múnla	Cineál bioráin	Feidhmeanna
1	VDD	Cumhacht	Soláthar Cumhachta Modúil, Voltas Caighdeánach 5VDC Ionchur voltais a theastaíonn le bheith laistigh de 4.85 ~ 5.15VDC, Cumas Aschuir Cumhachta> 100mA Soláthar Cumhachta Ripple ≤ 150mv
2	Téigh ar turas	Aschur	Nuair a sháraíonn an sruth iarmharach an tairseach, athraíonn an leibhéal aschuir ó bhun go hard
3	Gnd	Cumhacht	Talmhaigh
4	Cal	Ionchur	Nuair a rinneadh an biorán seo go 0VDC, ríomhfaidh an modúl an sruthán nialais agus stórálfaidh sé an luach le clárú sa MCU chun an oibríocht calabraithe a chríochnú. Agus an fheidhm CAL á úsáid agat, ní mór an príomhchiorcad a ghearradh amach chun a chinntiú nach mbeidh sreabhadh reatha iarmharach ann
5	Ábhar spéitigh	Ionchur	Sula dtosaíonn tú ag muirearú, déan tástáil insamhalta ar an táirge tríd an mbiorán seo chun a fhíorú an bhfeidhmíonn an táirge de ghnáth

Saintréithe Leictreachais/Iontaofachta:

	Tolús	Mí Miannach	Cineál cnámhéir	Maithe	Aonad
1	Príomh -RMS ainmniúil RMS (1phase / 3phase) príomhúil)		32	80	A
2	Voltas soláthair	4.85	5	5.15	V
3	Taiseachas coibhneasta			95	%
4	Teocht oibríochta comhthimpeallach	-40		+105	℃
5	Teocht stórála comhthimpeallach	-20		+65	℃
6	Tomhaltas cumhachta			≤110	MW
7	Ionchur/aschur voltais, leibhéal íseal	0		0.6	V
8	Ionchur/aschur voltais, ardleibhéal	4.2		5	V
9	Saol Dearaidh Teoiriciúil		≧ 20		Buan
10	Airde oibriúcháin			≤4000	m

TRIP-RURENT (Saintréithe Gaolmhara Reatha Iarmharacha):

	VAV	Freq	Mí Miannach	Cineál cnámhéir	Maithe	Aonad
1	S-DC	-	3	4.5	6	Cála
2	2pdc	-	3.5	5	7	Cála
3	3PDC	-	3.1	4.5	6.2	Cála

Am turais (Saintréithe Gaolmhara Reatha Iarmharacha):

	VAV	Freq	Meon	Cineál cnámhéir	Maithe	Aonad
1	S-DC	-	6ma	100	1000	m
2	S-DC	-	6roma	50	300	m
3	S-DC	-	200a	50	100	m
4	2pdc	-	6roma	50	300	m
5	2pdc	-	200a	50	100	m
6	3PDC	-	6roma	50	300	m
7	3PDC	-	200a	50	100	m

Am Notrip (Saintréithe Gaolmhara Reatha Iarmharacha):

	VAV	Freq	Meon	Ísle	Aonad
1	Ac	50Hz	30mA	∞	m
2	Ac	50Hz	6roma	300	m
3	Ac	50Hz	150mA	80	m
4	Ac	50Hz	5a	80	m

Toise Táirge (MM) ：

Nóta: Is féidir sreanga teirminéil a oiriúnú.

Léaráid uainiúcháin

■ Luas Power-Up VDD ≤ 5ms/v

■ T1 Mar an t -am feithimh, moltar T1 ≥ 100ms é

■ 50ms≤ T2≤100ms, bioráin cal níos mó ná 50m, tosaíonn an táirge ag dul isteach sa chéim nialas

■ T3≥500ms agus fan go mbeidh an nialas críochnaithe

■ T4≈400ms, agus ní mór don chomhartha féin-tástála tástála fanacht go dtí go mbeidh T3 críochnaithe sula bhféadfar é a chur i bhfeidhm

■ Aschur bioráin turais TX ardfhaid TX = 100ms (Fíoraigh feidhm féin-tástála)

■ Is é TY = 100ms an t-am ar fad ag an bpionna turais (díchumasaíonn fíorú féin-tástála)

Ciorcad féin-tástála

■ 2 ag dul ar an ZCT chun sruth iarmharach DC a ghiniúint
■ trí VDD a úsáid chun luach tipiciúil a ghiniúint = 6.53 Reatha iarmharach insamhlaithe MADC
■ Is é an sruth seo an coinníoll tripping is teoranta chun a thástáil an bhfuil an córas ag obair i gceart

Tairseach smeach comhartha digiteach

■ Chun an t -ascalaithe comhartha a sheachaint, tá flipping aschuir chomharthaíochta socraithe le tairseach tripping agus tairsí aisghabhála

■ Nuair a shroicheann an tairseach tripping， An smeach X-Out gaolmhar, agus nuair a laghdaíonn an laghdú reatha ar an tairseach aisghabhála , an smeach X-Out gaolmhar arís, ar ais go dtí an stát ar leibhéal íseal
