Aonad Monatóireachta Reatha Reatha Reatha Braite Sceite AC/ DC

Is é atá i Xinkong ná déantúsóir agus soláthróir aonad monatóireachta reatha monatóireachta reatha AC/ DC le blianta fada taithí. AC/ DC Braite Sceite Is féidir le haonad monatóireachta reatha iarmharach freastal ar go leor iarratas, má tá spéis agat inár seirbhísí ardchaighdeáin, is féidir leat dul i gcomhairle linn anois, agus beimid ag filleadh ort go pras. Is féidir le córas lochtach a bheith contúirteach do dhaoine nó tinte a chur faoi deara. Sula dtagann sé go dtí seo, ní mór modúil chumhachta a dhícheangal ón eangach. Tá comhpháirteanna DC agus AC sa sruth sceite. Dá bhrí sin tá gá le haonad monatóireachta AC/DC-íogair.

Mionsamhail:XKCA-01-MD

Seol Fiosrúchán

Cur síos ar an Táirge

Is é atá i Xinkong ná déantúsóir agus soláthróir aonad monatóireachta reatha monatóireachta iarmharach AC/ DC, a bhfuil aithne mhaith air. Is fiontar nuálach é Wenzhou Xinkong Import & Export Co., Ltd. Clúdaíonn líonra díolacháin na cuideachta go leor tíortha agus réigiúin ar nós na hEorpa agus Oirdheisceart na hÁise, agus is mór ag custaiméirí a cháilíocht agus a seirbhís táirgí. Is féidir leat a bheith cinnte go gceannaíonn tú AC/ DC Aonad Monatóireachta Reatha Reatha Iarmharach uainn.

Tá an modúl braite reatha iarmharach Sraith XKCA infheidhme go forleathan, go háirithe i stáisiúin mhuirir phoiblí d'fheithiclí leictreacha, gluaisrothair leictreacha, rothair leictreacha, táillí muirir, agus bainistíocht sábháilteachta cumhachta. Tairgeann sé úsáid shimplí agus suiteáil éasca.

Bheith ann

■ Soláthar aonair +5 V.
■ Aschur dé-dhraenála digiteach, tásc turais 20maac/6madc
■ Seoltóirí príomhúla 3-chéim ar an modúl (cló. 32a, uas. 40a)
■ Aschur PWM le haghaidh Tásc Luach Reatha Reatha DC (0 ~ 30mA)
■ Aschur earráide le haghaidh tásc locht córais
■ Suite ar bhord PCB
■ Feidhm féin-tástála

Feidhmithe

■ Braite locht talún

■ Stáisiún Muirear Feithicle Leictreach

■ Braite reatha sceite tiontaire

Caighdeánach

■ Infheidhme maidir le IEC 62752 Ceanglais Reatha Iarmharach

■ Infheidhme maidir le IEC 62955 Riachtanais Reatha Iarmharacha do RDC-PD

■ is infheidhme maidir le riachtanais reatha iarmharacha UL2231

■ Comhpháirteanna atá deartha ROHS Líonta Líonta Iomlán

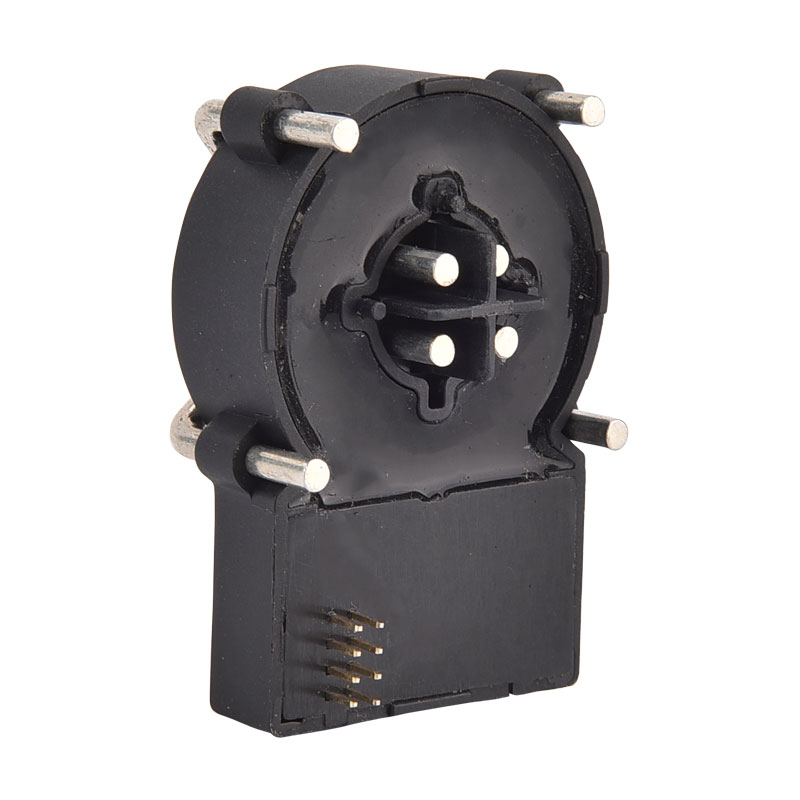

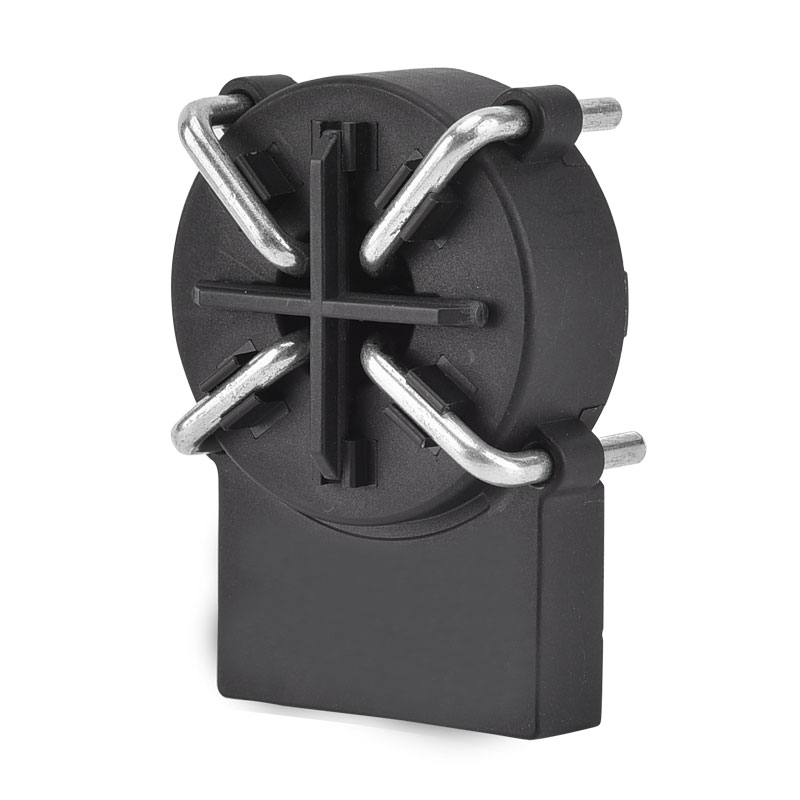

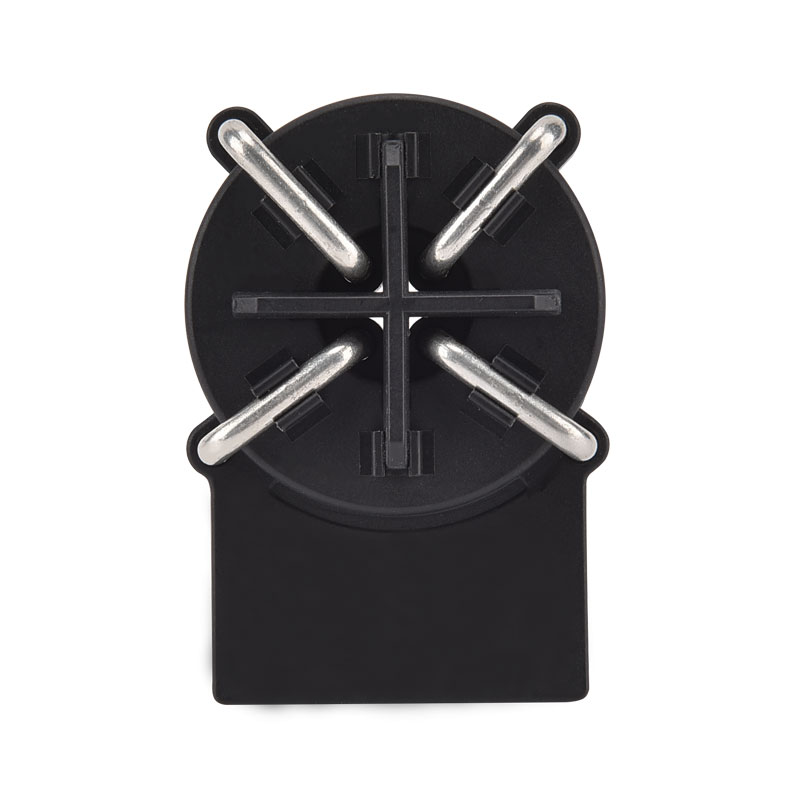

Apperance Táirgí

Scéimreach tipiciúil iarratais ：

Sainmhíniú bioráin ：

Biorán-no	Ainm an biorán	Feidhmigh
1	Earráid	■ PIN Aschuir Oscailte-Ballor chun riocht locht an chórais a léiriú ■ Nuair nach bhfuil aon locht ar an gcóras, déanfar an biorán seo chuig GND ■ Nuair a tharlaíonn locht an chórais, beidh an biorán seo ard-impedance
2	Seift	■ Nuair a rinneadh an biorán seo go 0VDC, ríomhfaidh an modúl an sruthán nialasach agus stórálfaidh sé an luach le clárú sa MCU chun an oibríocht calabraithe a chríochnú. ■ Tar éis don chalabrú a bheith críochnaithe, ginfidh an córas sruth iarmharach insamhlaithe go hinmheánach, chun a fháil amach an féidir leis an modúl an freagra ceart a dhéanamh. Le linn an nós imeachta seo, casfaidh X20-Out & X6-Out go dtí an t-ard-impedance má tá an modúl ag obair i gceart. Aird: ■ Agus an fheidhm tástála isteach á n-úsáid agat, ní mór an príomhchiorcad a ghearradh amach chun aon sreabhadh iarmharach a chinntiú ■ Agus an fheidhm PIN seo á húsáid agat, lean an figiúr léaráide ama le do thoil
3	X6-Amach	■ Má sháraíonn an sruth iarmharach luach réamhshocraithe DC réamhshocraithe (don mhodúl seo de ghnáth 4.5 MADC), tá an t-aschur seo i stát ard-impedance ■ Nuair a sháraíonn an R.M.S R.M. ■ Nuair a tharlaíonn locht an chórais, tá an t-aschur seo i stát ard-impedance ■ Maidir le gnáthchoinníollacha eile, tá an t -aschur seo ar leibhéal íseal (GND)
4	X20-amach	■ Má sháraíonn an sruth iarmharach luach tripping uile-reatha réamhshocraithe (do íon-AC de ghnáth 17.8 mAac), tá an t-aschur seo i stát ard-impedance ■ Nuair a tharlaíonn locht an chórais, tá an t-aschur seo i stát ard-impedance ■ Maidir le gnáthchoinníollacha eile, tá an t -aschur seo ar leibhéal íseal (GND)
5	Gnd	■ Talamh
6	VDD	■ Soláthar Cumhachta Modúil, Voltas Caighdeánach 5VDC ■ Ionchur voltais a theastaíonn le bheith laistigh de 4.85 ~ 5.15VDC, Cumas Aschuir Cumhachta> 100mA ■ Soláthar Cumhachta Ripple ≤ 150mv (Moltar ciorcad LDO a úsáid, le haghaidh tagartha IC LP2985A-50DB)
7	Pwm	■ Comhpháirt reatha iarmharach DC a léiriú le timthriall dleachta le 8kHz PWM ■ Rún aschuir = 3.33%/MADC ó 0 ~ 30Madc ■ Cruinneas faoi ± 0.5mA
8	N.C.	■ Gan a bheith in úsáid

Saintréithe Leictreachais/Iontaofachta:

	Tolús	Mí Miannach	Cineál cnámhéir	Maithe	Aonad
1	Príomh -RMS ainmniúil RMS (1phase / 3phase) príomhúil)		32	40	A
2	Voltas soláthair	4.85	5	5.15	V
3	Teocht oibríochta comhthimpeallach	-40		+105	℃
4	Teocht stórála comhthimpeallach	-20		+65	℃
5	Tomhaltas cumhachta statach			110	MW
6	Imréiteach Leictreach; Bunscoile	6.5			mm
7	Imréiteach Leictreach; Bunscoile-Meánmhéide	10			mm
8	Achar creepage; príomh-phrionsabal	8			mm
9	Achar creepage; bun-mheánscoil	10			mm
10	Ionchur voltais, leibhéal íseal	0		0.6	V
11	Ionchur voltais, ardleibhéal	4.2		5	V
12	Saol Dearaidh Teoiriciúil	20			Buan
13	Airde oibriúcháin			4000	m

TRIP-RURENT (Saintréithe Gaolmhara Reatha Iarmharacha):

	VAV	Freq	Mí Miannach	Cineál cnámhéir	Maithe	Aonad
1	Ac	50Hz	15	17.8	20	Cála
2	A0	50Hz	11	17	26	Cála
3	A90	50Hz	10	18.5	27	Cála
4	A135	50Hz	10	22.9	28	Cála
5	2pdc	-	3.5	5.0	7	Cála
6	3PDC	-	3.1	4.5	6.2	Cála
7	S-DC	-	3.0	4.5	6.0	Cála

Am turais (Saintréithe Gaolmhara Reatha Iarmharacha):

	VAV	Freq	Meon	Cineál cnámhéir	Maithe	Aonad
1	Ac	50Hz	30mA	50	1000	m
2	Ac	50Hz	6roma	16	100	m
3	Ac	50Hz	150mA	15	60	m
4	Ac	50Hz	5a ~ 100a	8.5	60	m
5	A0	-	42mA	25	100	m
6	A0	-	84mA	18	60	m
7	A0	-	210mA	10	60	m
8	A0+DC	-	42ma+6madc	18	60	m
9	A0+DC	-	84mA+6Madc	15	60	m
10	A0+DC	-	210ma+6madc	15	60	m
11	S-DC	-	6ma	48	1000	m
12	S-DC	-	6roma	16	100	m
13	S-DC	-	300mA	8.5	60	m
14	2PDC/3PDC	-	6roma	20	100	m
15	2PDC/3PDC	-	120mA	15	60	m
16	2PDC/3PDC	-	300mA	12	60	m
17	2PDC/3PDC	-	5a ~ 100a	12	60	m

Toise Táirge (MM) ：

Léaráid uainiúcháin

■ T0 mar an t -am feithimh le haghaidh stablization córais, T0≈ 270ms

■ T1 Mar an t -am feithimh, moltar T1 ≥ 100ms é

■ T2 Mar an t-am calabraithe agus féin-thástála, moltar é 50ms ≤ T2 ≤ 100ms

■ T3 Mar an t-am feithimh don DC féin-tástála, T3≈ 200ms, moltar x6-out a léamh tar éis 300ms

■ T4 Mar an t-am feithimh don fhéin-thástáil AC, T4≈ 690ms, moltar x30-out a léamh tar éis 300ms

■ T5 Mar an t-am ar fad tásc féin-tástála AC, t5 ≈ 1580ms

■ T6 Mar an tréimhse tásc féin-tástála DC, T6 ≈ 1090ms

Ciorcad féin-tástála

■ 2 ag dul ar an ZCT chun sruth iarmharach DC a ghiniúint

■ trí VDD a úsáid chun luach tipiciúil a ghiniúint = 6.53 Reatha iarmharach insamhlaithe MADC

■ Is é an sruth seo an coinníoll tripping is teoranta chun a thástáil an bhfuil an córas ag obair i gceart

Tairseach smeach comhartha digiteach

■ Chun an t -ascalaithe comhartha a sheachaint, tá flipping aschuir chomharthaíochta socraithe le tairseach tripping agus tairsí aisghabhála

■ Nuair a bhíonn an tairseach ag tripping sroichte, an smeach X-Out gaolmhar, agus nuair a laghdaíonn an laghdú reatha ar an tairseach aisghabhála , an smeach X-Out gaolmhar arís, ar ais go dtí an stát ar leibhéal íseal

■ socraithe mar luach tripping tipiciúil 100%, agus socraítear mar 55% luach tripping tipiciúil
