EV Páirteanna Carger Aonad Monatóireachta Reatha Reatha Iarmharach

Is monaróir agus soláthróir aonad monatóireachta reatha iarmharach iarmharach é Xinkong le blianta fada taithí. EV Is féidir le hAonad Monatóireachta Reatha Reatha EV Carger freastal ar go leor iarratas, má tá suim agat inár seirbhísí ardchaighdeáin, is féidir leat dul i gcomhairle linn anois, agus beimid ag filleadh ort go pras. Is féidir le córas lochtach a bheith contúirteach do dhaoine nó tinte a chur faoi deara. Sula dtagann sé go dtí seo, ní mór modúil chumhachta a dhícheangal ón eangach. Tá comhpháirteanna DC agus AC sa sruth sceite. Dá bhrí sin tá gá le haonad monatóireachta AC/DC-íogair.

Mionsamhail:XKCA-01-MD

Seol Fiosrúchán

Cur síos ar an Táirge

Is monaróir agus soláthróir aonad monatóireachta reatha iarmharach é Xinkong, Páirteanna Móirithe Reatha EV, a bhfuil aithne mhaith air. Is fiontar nuálach é Wenzhou Xinkong Import & Export Co., Ltd. Clúdaíonn líonra díolacháin na cuideachta go leor tíortha agus réigiúin ar nós na hEorpa agus Oirdheisceart na hÁise, agus is mór ag custaiméirí a cháilíocht agus a seirbhís táirgí. Is féidir leat a bheith cinnte go gceannaíonn tú Aonad Monatóireachta Reatha Iarmharach Páirteanna Mer Charger uainn.

Tá an modúl braite reatha iarmharach Sraith XKCA infheidhme go forleathan, go háirithe i stáisiúin mhuirir phoiblí d'fheithiclí leictreacha, gluaisrothair leictreacha, rothair leictreacha, táillí muirir, agus bainistíocht sábháilteachta cumhachta. Tairgeann sé úsáid shimplí agus suiteáil éasca.

Bheith ann

■ Soláthar aonair +5 V.
■ Aschur dé-dhraenála digiteach, tásc turais 20maac/6madc
■ Seoltóirí príomhúla 3-chéim ar an modúl (cló. 32a, uas. 40a)
■ Aschur PWM le haghaidh Tásc Luach Reatha Reatha DC (0 ~ 30mA)
■ Aschur earráide le haghaidh tásc locht córais
■ Suite ar bhord PCB
■ Feidhm féin-tástála

Feidhmithe

■ Braite locht talún

■ Stáisiún Muirear Feithicle Leictreach

■ Braite reatha sceite tiontaire

Caighdeánach

■ Infheidhme maidir le IEC 62752 Ceanglais Reatha Iarmharach

■ Infheidhme maidir le IEC 62955 Riachtanais Reatha Iarmharacha do RDC-PD

■ is infheidhme maidir le riachtanais reatha iarmharacha UL2231

■ Comhpháirteanna atá deartha ROHS Líonta Líonta Iomlán

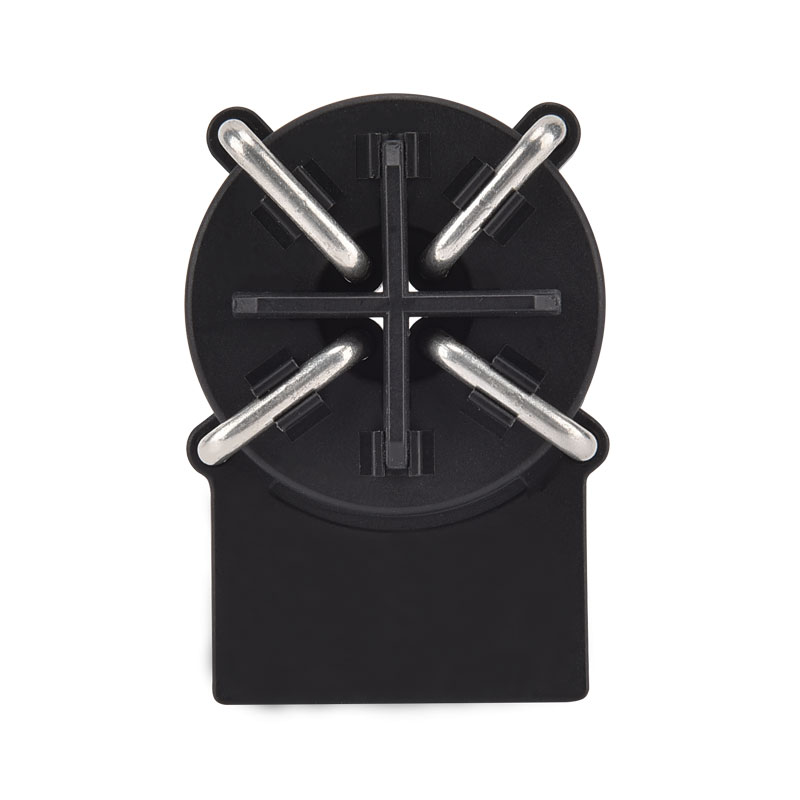

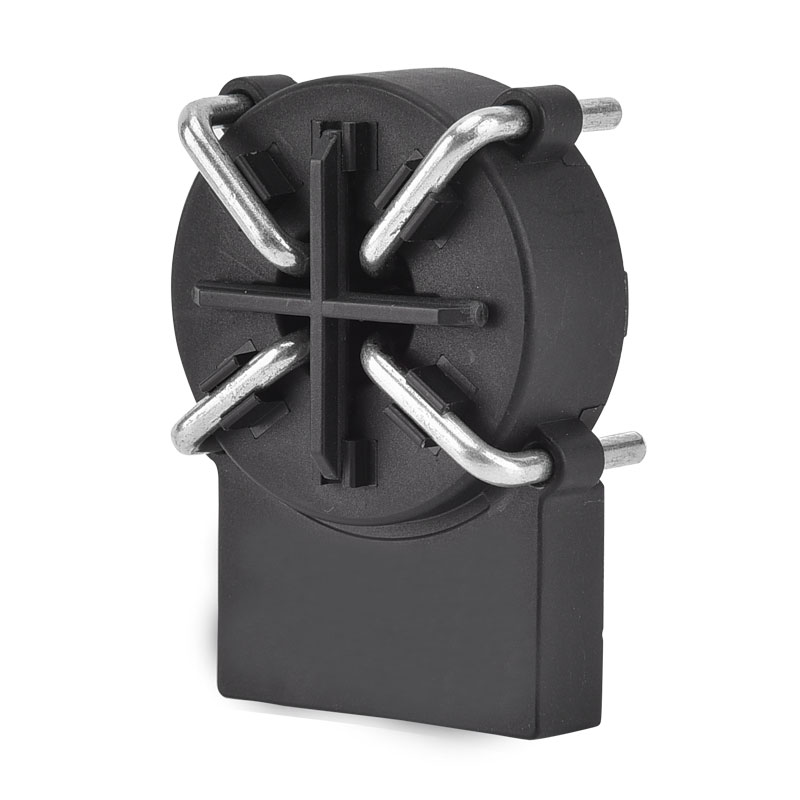

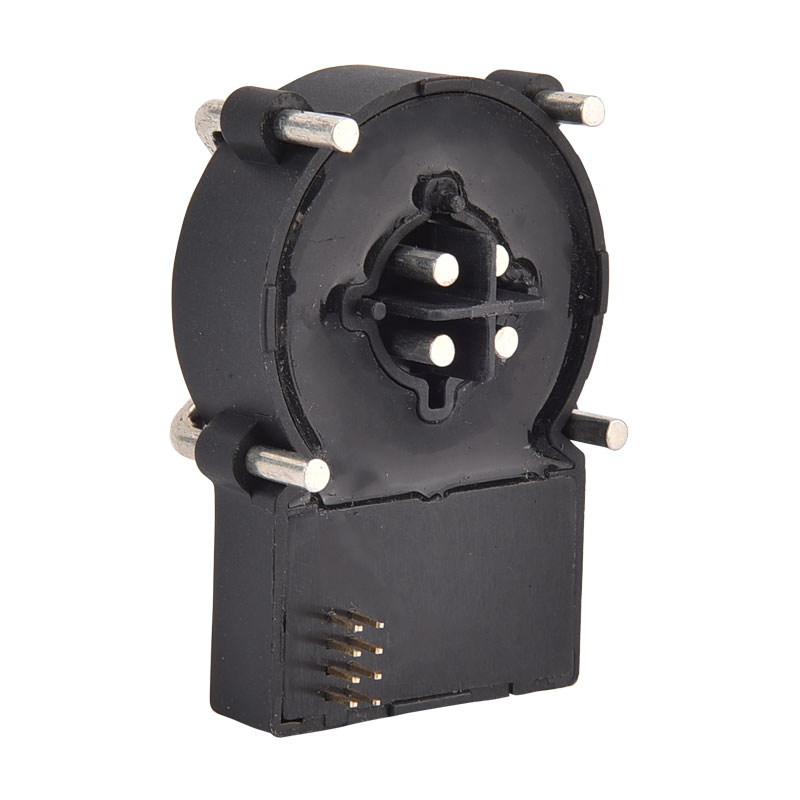

Apperance Táirgí

Scéimreach tipiciúil iarratais ：

Sainmhíniú bioráin ：

Biorán-no	Ainm an biorán	Feidhmigh
1	Earráid	■ PIN Aschuir Oscailte-Ballor chun riocht locht an chórais a léiriú ■ Nuair nach bhfuil aon locht ar an gcóras, déanfar an biorán seo chuig GND ■ Nuair a tharlaíonn locht an chórais, beidh an biorán seo ard-impedance
2	Seift	■ Nuair a rinneadh an biorán seo go 0VDC, ríomhfaidh an modúl an sruthán nialasach agus stórálfaidh sé an luach le clárú sa MCU chun an oibríocht calabraithe a chríochnú. ■ Tar éis don chalabrú a bheith críochnaithe, ginfidh an córas sruth iarmharach insamhlaithe go hinmheánach, chun a fháil amach an féidir leis an modúl an freagra ceart a dhéanamh. Le linn an nós imeachta seo, casfaidh X20-Out & X6-Out go dtí an t-ard-impedance má tá an modúl ag obair i gceart. Aird: ■ Agus an fheidhm tástála isteach á n-úsáid agat, ní mór an príomhchiorcad a ghearradh amach chun aon sreabhadh iarmharach a chinntiú ■ Agus an fheidhm PIN seo á húsáid agat, lean an figiúr léaráide ama le do thoil
3	X6-Amach	■ Má sháraíonn an sruth iarmharach luach réamhshocraithe DC réamhshocraithe (don mhodúl seo de ghnáth 4.5 MADC), tá an t-aschur seo i stát ard-impedance ■ Nuair a sháraíonn an R.M.S R.M. ■ Nuair a tharlaíonn locht an chórais, tá an t-aschur seo i stát ard-impedance ■ Maidir le gnáthchoinníollacha eile, tá an t -aschur seo ar leibhéal íseal (GND)
4	X20-amach	■ Má sháraíonn an sruth iarmharach luach tripping uile-reatha réamhshocraithe (do íon-AC de ghnáth 17.8 mAac), tá an t-aschur seo i stát ard-impedance ■ Nuair a tharlaíonn locht an chórais, tá an t-aschur seo i stát ard-impedance ■ Maidir le gnáthchoinníollacha eile, tá an t -aschur seo ar leibhéal íseal (GND)
5	Gnd	■ Talamh
6	VDD	■ Soláthar Cumhachta Modúil, Voltas Caighdeánach 5VDC ■ Ionchur voltais a theastaíonn le bheith laistigh de 4.85 ~ 5.15VDC, Cumas Aschuir Cumhachta> 100mA ■ Soláthar Cumhachta Ripple ≤ 150mv (Moltar ciorcad LDO a úsáid, le haghaidh tagartha IC LP2985A-50DB)
7	Pwm	■ Comhpháirt reatha iarmharach DC a léiriú le timthriall dleachta le 8kHz PWM ■ Rún aschuir = 3.33%/MADC ó 0 ~ 30Madc ■ Cruinneas faoi ± 0.5mA
8	N.C.	■ Gan a bheith in úsáid

Saintréithe Leictreachais/Iontaofachta:

	Tolús	Mí Miannach	Cineál cnámhéir	Maithe	Aonad
1	Príomh -RMS ainmniúil RMS (1phase / 3phase) príomhúil)		32	40	A
2	Voltas soláthair	4.85	5	5.15	V
3	Teocht oibríochta comhthimpeallach	-40		+105	℃
4	Teocht stórála comhthimpeallach	-20		+65	℃
5	Tomhaltas cumhachta statach			110	MW
6	Imréiteach Leictreach; Bunscoile	6.5			mm
7	Imréiteach Leictreach; Bunscoile-Meánmhéide	10			mm
8	Achar creepage; príomh-phrionsabal	8			mm
9	Achar creepage; bun-mheánscoil	10			mm
10	Ionchur voltais, leibhéal íseal	0		0.6	V
11	Ionchur voltais, ardleibhéal	4.2		5	V
12	Saol Dearaidh Teoiriciúil	20			Buan
13	Airde oibriúcháin			4000	m

TRIP-RURENT (Saintréithe Gaolmhara Reatha Iarmharacha):

	VAV	Freq	Mí Miannach	Cineál cnámhéir	Maithe	Aonad
1	Ac	50Hz	15	17.8	20	Cála
2	A0	50Hz	11	17	26	Cála
3	A90	50Hz	10	18.5	27	Cála
4	A135	50Hz	10	22.9	28	Cála
5	2pdc	-	3.5	5.0	7	Cála
6	3PDC	-	3.1	4.5	6.2	Cála
7	S-DC	-	3.0	4.5	6.0	Cála

Am turais (Saintréithe Gaolmhara Reatha Iarmharacha):

	VAV	Freq	Meon	Cineál cnámhéir	Maithe	Aonad
1	Ac	50Hz	30mA	50	1000	m
2	Ac	50Hz	6roma	16	100	m
3	Ac	50Hz	150mA	15	60	m
4	Ac	50Hz	5a ~ 100a	8.5	60	m
5	A0	-	42mA	25	100	m
6	A0	-	84mA	18	60	m
7	A0	-	210mA	10	60	m
8	A0+DC	-	42ma+6madc	18	60	m
9	A0+DC	-	84mA+6Madc	15	60	m
10	A0+DC	-	210ma+6madc	15	60	m
11	S-DC	-	6ma	48	1000	m
12	S-DC	-	6roma	16	100	m
13	S-DC	-	300mA	8.5	60	m
14	2PDC/3PDC	-	6roma	20	100	m
15	2PDC/3PDC	-	120mA	15	60	m
16	2PDC/3PDC	-	300mA	12	60	m
17	2PDC/3PDC	-	5a ~ 100a	12	60	m

Toise Táirge (MM) ：

Léaráid uainiúcháin

■ T0 mar an t -am feithimh le haghaidh stablization córais, T0≈ 270ms

■ T1 Mar an t -am feithimh, moltar T1 ≥ 100ms é

■ T2 Mar an t-am calabraithe agus féin-thástála, moltar é 50ms ≤ T2 ≤ 100ms

■ T3 Mar an t-am feithimh don DC féin-tástála, T3≈ 200ms, moltar x6-out a léamh tar éis 300ms

■ T4 Mar an t-am feithimh don fhéin-thástáil AC, T4≈ 690ms, moltar x30-out a léamh tar éis 300ms

■ T5 Mar an t-am ar fad tásc féin-tástála AC, t5 ≈ 1580ms

■ T6 Mar an tréimhse tásc féin-tástála DC, T6 ≈ 1090ms

Ciorcad féin-tástála

■ 2 ag dul ar an ZCT chun sruth iarmharach DC a ghiniúint

■ trí VDD a úsáid chun luach tipiciúil a ghiniúint = 6.53 Reatha iarmharach insamhlaithe MADC

■ Is é an sruth seo an coinníoll tripping is teoranta chun a thástáil an bhfuil an córas ag obair i gceart

Tairseach smeach comhartha digiteach

■ Chun an t -ascalaithe comhartha a sheachaint, tá flipping aschuir chomharthaíochta socraithe le tairseach tripping agus tairsí aisghabhála

■ Nuair a bhíonn an tairseach ag tripping sroichte, an smeach X-Out gaolmhar, agus nuair a laghdaíonn an laghdú reatha ar an tairseach aisghabhála , an smeach X-Out gaolmhar arís, ar ais go dtí an stát ar leibhéal íseal

■ socraithe mar luach tripping tipiciúil 100%, agus socraítear mar 55% luach tripping tipiciúil
